Flächenrückführung
Automatische Flächenrückführungs werkzeuge
Software wie Autodesk Fusion 360 und QuickSurface bietet effiziente halbautomatische Arbeitsabläufe zur Konvertierung von Punktewolken in CAD-Geometrien.
Fusion 360 ist in der Lage, saubere, gut strukturierte Oberflächen für die meisten mechanischen Teile zu generieren. Es eignet sich besonders gut für definierte Geometrien wie Ebenen, Zylinder, Löcher und Verrundungen. Für prismatische oder featurebasierte Komponenten kann es organisierte und bearbeitbare CAD-Modelle erstellen.
Bei komplexen Freiformflächen ist es jedoch oft schwierig oder unmöglich, die erzeugte Geometrie nachträglich sinnvoll zu verfeinern, da die Oberfläche selbst keine Griffe wie CVs (Control Vertics) zum Ziehen oder Schieben hat. Das bedeutet, dass die Form einer einzelnen Freiformfläche fest ist, obwohl Sie sie verschieben können.
QuickSurface hingegen kann automatisch hochkomplexe organische Formen abdecken. Der Nachteil dabei ist, dass das Ergebnis in der Regel aus schweren, dichten NURBS-Flächen besteht. Diese Flächen sind mathematisch komplex und praktisch „tot“ – ihnen fehlt eine saubere Topologie und sie können nicht kontrolliert mit CVs modifiziert werden. Das Ergebnis sieht zwar korrekt aus, aber die Möglichkeiten für die weitere Designentwicklung oder Oberflächenoptimierung sind extrem begrenzt und das Ergebnis kann nur so gut sein wie der Scan.
Fortschrittliche messtechnisch gesteuerte Systeme

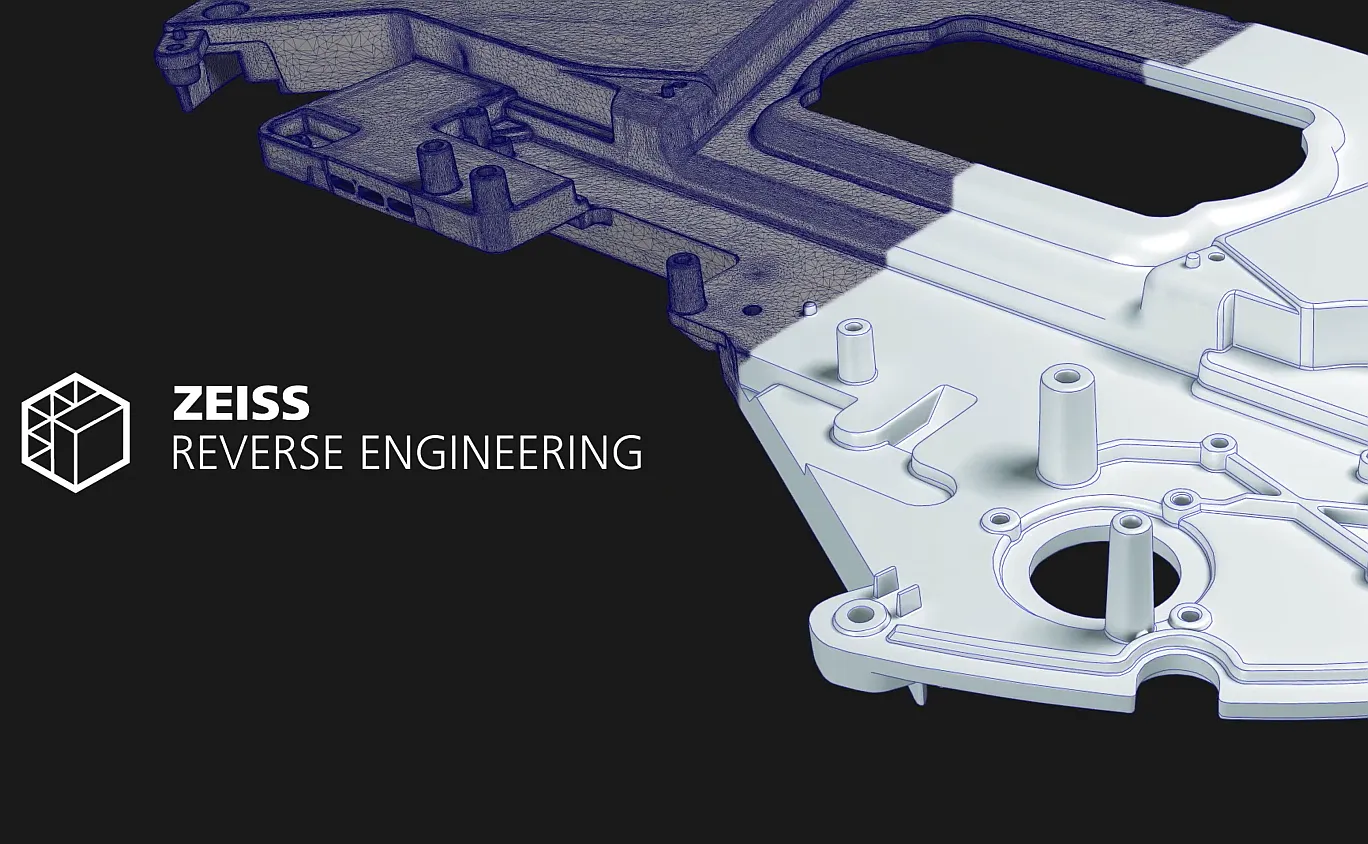

Industrielle Plattformen wie ZEISS Reverse Engineering basieren auf jahrzehntelanger Erfahrung im Bereich der optischen Messtechnik. In Kombination mit der hochwertigen Hardware von ZEISS liefern diese Systeme äußerst präzise Scandaten und leistungsstarke hybride Workflows, die Inspektion, Abweichungsanalyse und Oberflächenrekonstruktion miteinander verbinden.
Für funktionale mechanische Teile, Gusskomponenten, Werkzeugeinsätze oder Präzisionsbaugruppen sind sie hervorragend geeignet. Sie ermöglichen eine kontrollierte Oberflächenanpassung, Merkmalsextraktion und Validierung anhand von Toleranzen. In vielen industriellen Kontexten ist genau dieses Maß an Präzision und Rückverfolgbarkeit erforderlich.
Es gibt jedoch ein weit verbreitetes Missverständnis, dass messtechnisch gesteuerte Reverse-Engineering-Software hochwertige Oberflächenbearbeitungsprozesse in der Automobilindustrie vollständig ersetzen kann. Diese Systeme können zwar glatte Oberflächen erzeugen und sogar teilweise Retuschen vornehmen, sind jedoch in erster Linie auf Messgenauigkeit und die Rekonstruktion von Merkmalen optimiert – nicht auf die ästhetische und strukturelle Logik, die für das komplexe Design von Karosserien der Klasse A in der Automobilindustrie erforderlich ist.
Die Außenflächen von Fahrzeugen erfordern eine gezielte Topologie, strukturierte Patch-Layouts, eine präzise Steuerung der highlights und einen makellosen Kurvenverlauf über große zusammenhängende Flächen. Selbst wenn eine Oberfläche in der Zebra- oder Krümmungsanalyse glatt erscheint, erfordert das Erreichen einer Reflexionsqualität auf Produktionsniveau mehr als nur automatisierte Anpassung oder toleranzgesteuerte Modellierung. Ohne das Fachwissen eines spezialisierten digitalen Modelleurs für die Automobilindustrie, der mit Umgebungen wie Autodesk Alias SurfaceStudio arbeitet, entsprechen die Ergebnisse selten den professionellen Karosseriestandards der OEMs.
Und genau hier beginnt der Übergang: von der messungsgesteuerten Rekonstruktion zur echten Klasse-A-Oberflächenentwicklung – bei der die Geometrie nicht nur präzise ist, sondern vollständig kontrolliert, bewusst gestaltet und für die High-End-Automobilproduktion bereit ist.
High-End-Oberflächengestaltung der Klasse A – Die Präzision von Alias SurfaceStudio
Für die wirklich präzise Neugestaltung komplexer Freiformgeometrien – insbesondere im Automobil-Exterieur- und -Interieurdesign – kann kein automatisches oder messtechnisches System mit der Präzision, Kontrolle und kreativen Flexibilität von Autodesk Alias SurfaceStudio mithalten. In dieser Umgebung wird echte Klasse-A-Geometrie erstellt, verfeinert und validiert.
Alias SurfaceStudio wurde speziell für die hochwertige Oberflächengestaltung entwickelt und bietet ein Maß an Kontrolle, das weit über das „Oberflächenanpassen” hinausgeht. Es bietet Echtzeit-Auswertungswerkzeuge wie Krümmungskämme, Gaußsche Krümmungskarten, Zebrastreifen, Chrom-Shader und Umgebungsreflexionen. Diese visuellen Diagnosewerkzeuge ermöglichen es Designern, den Verlauf von Glanzlichtern, die Oberflächenspannung, Übergänge zwischen Bauteilen und die allgemeine ästhetische Qualität sofort zu überprüfen.
Für fertigungsorientierte Projekte umfasst Alias die Visualisierung von Entformungsschrägen und Werkzeugrichtungen, sodass Designer Hinterschneidungen, Formtrennrichtungen und Produktionsbeschränkungen direkt in der Modellierungsumgebung überprüfen können. Dynamische Echtzeit-Schnitte in X, Y, Z sowie benutzerdefinierte Schnittebenen tragen dazu bei, die geometrische Genauigkeit in jeder Phase sicherzustellen.
Was Alias auszeichnet, ist sein fortschrittliches Kontinuitäts- und Ausrichtungssystem, das eine präzise Steuerung von G0 (Position), G1 (Tangentialität), G2 (Krümmung) und G3 (Krümmungsbeschleunigung) zwischen Oberflächen ermöglicht. Diese Kontinuitätswerkzeuge sind für die Entwicklung von Automobiloberflächen unerlässlich, da selbst kleinste Verzerrungen in der Krümmung den Fluss der Reflexionen über die Karosserieteile hinweg beeinträchtigen können. Alias korrigiert diese Übergänge nicht nur, sondern ermöglicht es dem Modellierer auch, sie mit millimetergenauer Präzision zu formen und zu steuern.

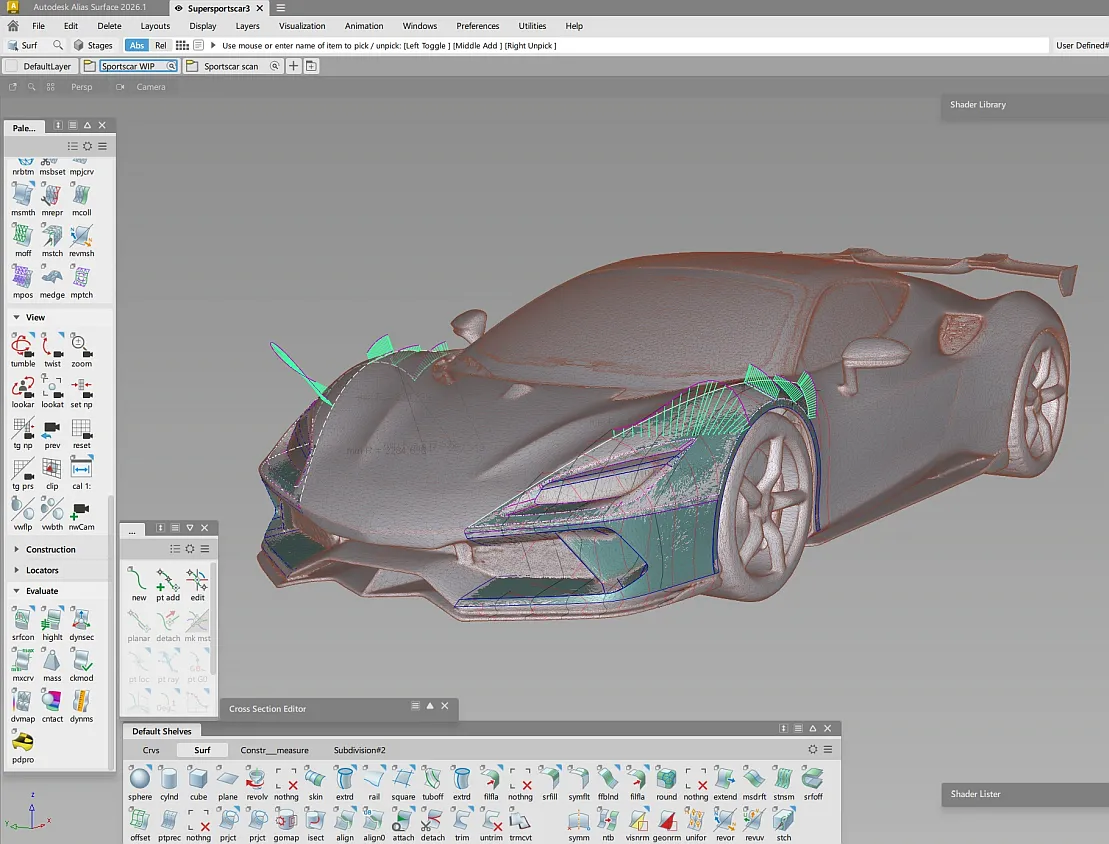

Im Gegensatz zu den meisten automatischen Flächenrückführungs-Werkzeugen kann Alias Oberflächenpatches direkt aus Mesh-Daten generieren, wobei die Form über die CVs vollständig interaktiv gesteuert werden kann. Diese können in normalen Richtungen, durch Verschieben in U und V und in nicht proportionaler Skalierung manipuliert werden. Der Designer entscheidet über das Patch-Layout, den Topologie-fluss und die Krümmungsstrategie. Es geht nicht darum, das Netz zu „überdecken“, sondern darum, die Designabsicht mit einer sauberen, bearbeitbaren NURBS-Geometrie neu zu erstellen.
Eine einzigartige Stärke von Alias ist die Fähigkeit, Kurven und Oberflächen auf der Grundlage der räumlichen Feature-Kurven-Logik zu konstruieren. Design-kanten und Kurven können frei im 3D-Raum platziert werden – nicht nur auf der Mesh-Oberfläche –, sodass der Designer die zugrunde liegende Form neu interpretieren, verfeinern oder verbessern kann. Dies ist entscheidend beim Nachbau von Tonmodellen oder gescannten Konzeptoberflächen, bei denen das Ziel nicht nur darin besteht, das Design zu replizieren, sondern es in einem kontrollierten Class-A-Workflow zu verbessern.
Kurz gesagt: Alias SurfaceStudio ist nicht nur ein Werkzeug zur Konvertierung von Scans in Oberflächen, sondern eine professionelle Modellierungsumgebung, mit der Modelleur, Designer und Ingenieure mathematisch perfekte, ästhetisch ästhetische und produktionsreife Class-A-Geometrien erstellen können.
Dieses Maß an Präzision erfordert sowohl die richtige Software als auch den richtigen Experten. High-End-Oberflächenbearbeitungsumgebungen entfalten ihr wahres Potenzial nur, wenn sie von einem Berater mit jahrzehntelanger Erfahrung in der Automobilmodellierung erzeugt werden – wie beispielsweise Scanprint-3D, das über mehr als 30 Jahre spezialisierte Class-A- und Flächenrückführung-Expertise verfügt.
